 Terramesh Sistem

Terramesh Sistem, 8×10 gözenek açıklığında GALMAC (Zn – %5 Al) üzeri polimer kaplı tellerin hegzagonal gözenek tipinde çift bükümlü olarak örülmesi ile imal edilmiş; EN 10223-3:2013 standardına uygun üretilmiş modüler yapılardır.
Terramesh Sistem Üniteleri, temel üniteye bağlanmış bir arka panel ve ara bölme diyafram elemanlarından oluşur. Belirtilen elemanların bağlanması ile oluşturulan prizmatik yapılı hücrelerin, uygun nitelikte taşlar ile doldurulması ile Terramesh Sistem Ön Yüz yapısı elde edilir ve uygulama sahasında herhangi bir işlem gerektirmeksizin, standart uzunlukta üretilirler. Ölçüler, toleranslar ve ebatlar Tablo 1’de verilmektedir.

terramesh sistem ünitesi

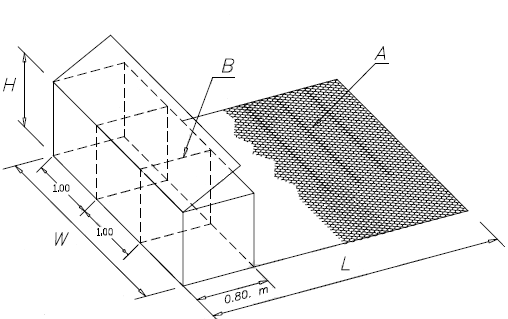

Şekil – 1: Terramesh Sistem Ünitesi
A = Hegzagonal Yapılı Çift Bükümlü Çelik Tel Ağ Yapılı Ana Terramesh Sistem Ünitesi

B = Hegzagonal Yapılı Çift Bükümlü Çelik Tel Ağ Yapılı Diyafram Bölmeler

Çelik Tel Ağ Yapısı
Çelik tel ağın nominal çekme dayanımı Tablo 2’ deki gibi olmalı ve çekme testi EN 10223-3:2013 standardına uygun yapılmalıdır.

Çelik tel ağın zımbalama dayanımı Tablo 2’ deki gibi olmalı ve testler UNI 11437 standardına uygun yapılmalıdır. Tel ağ, EN 10223-3:2013 standardına göre nominal çekme dayanımının %50’ sine çekildiğinde, çift büküm bölgesindeki kaplamada çatlamalar görülmez.

Çelik Tel
Terramesh® imalatında kullanılan çelik teller, galmag (Zn – %5Al) kaplıdır. Nominal kalınlığı 0.5 mm olan polimer kaplama, asidik su ve/veya zemin koşulları, tuzlu ve/veya mineralli su ortamları ile korozyon riski yüksek bölgelerdeki kullanımları gibi, zararlı çevresel etkilerden korunma amaçlı olarak, son aşamada tel üzerine kaplanmıştır. Çelik tel ağın standart spesifikasyonları Tablo 2 ve 3’ de görülmektedir.
Çelik tel üzerine uygulanan her bir test, ağ çift büküme girmeden önce gerçekleştirilmelidir.

celik-tel-agGözenek açıklığı (M) deki tolerans miktarı, EN 10223-3:2013’ e göre iki çift büküm bağlantı noktası mesafe aralığını temsil etmektedir.

Şekil – 2: Çelik Tel Ağ Gözenek Yapısı



Çekme Gerilmesi
: Terramesh® imalatında kullanılan çelik teller EN 10223-3:2013 standartına göre 350 – 550 N/mm2 aralığında çekme dayanımına sahiptirler. Tel toleransları (Tablo 3) EN 10218-2:2012 (Sınıf T1) uyumluluğunda olmalıdır.

Çelik Tel Uzama: Çelik tel malzemesinde meydana gelecek uzama EN10223-3:2013 standardına göre %8’ den az            olmamalıdır.
Galmac (Zn – %5 Al) Kaplaması: Tablo 3’ de verilen minimum galmac (Zn – %5 Al) kaplama miktarı, EN 10223-3:2013 Tablo 1’ de verilen A sınıfı kaplama olmalı ve EN 10244-2 Tablo 2’ de verilen tel çapına bağlı A sınıfı kaplama miktarlarına uygun olmalıdır.
Galmac (Zn – %5 Al) Kaplama Adezyonu: Galmac (Zn -%5 Al) kaplama adezyonu EN 10244 standardına uygun yapılmalıdır.
Aşınmaya bağlı hızlandırılmış yaşlandırma testi: Tel numunesinin EN ISO 6988 standardına göre hazırlanan sülfür dioksit (SO2) (28 defa) çözeltisi içerisine batırıldığında kızıl renkli pas oluşumu %5’ den fazla olmamalıdır.



Polimer Kaplama
Polimer kaplama malzemesinin teknik özellikleri ve yaşlanma dayanımı EN 10245-1 uygun olmalıdır.
• Renk: Gri – RAL 7037
• UV Dayanımı: ISO 4892-2 uyarınca, 4.000 saat boyunca UV ışınına maruz kalmış ürünün çekme dayanımında ve kopmadaki uzama miktarında %25’ den daha fazla kayıp olmamalıdır.
• Kimyasal Dayanım: Polimer, zemin ve su içerisindeki kimyasal maddelere karşı dayanımlı olacaktır.

• Aşınmaya bağlı hızlandırılmış yaşlandırma testi: Nötr Tuz Püskürtme Testi (ISO 9227)’ ne 6000 saat maruz kalan çelik tel ağ üzerinde, DBR (Dark Brown Rust) oranı (oksitlenme) %5’ den fazla olmamalıdır.

Tablo 1 – Terramesh Sistem Modül Buyutları
L = Uzunluk (m) W = Genişlik (m) H = Yükseklik (m)
3.0 3.0 1.0  / 0.8
4.0 3.0 1.0  / 0.8
5.0 3.0 1.0  / 0.8
6.0 3.0 1.0  / 0.8



Belirtilmiş tüm değerler nominal miktarlardır.

Kabul edilebilir tolerans miktarı %5’ dir (EN 10223-3:2013’ e göre).

Tablo 2 – Standart Çelik Tel Ağ Özellikleri
Gözenek       Tip M=Açıklığı   (mm) Tolerans     (mm) TelÇapı   (mm) Çekme Dayanımı (kN/m) Zımbalama Dayanımı (kN)
8 x 10 80  – o / + 1o 2.7 / 3.7 50 67



Tablo 3 – Standart Tel Çapları
Ağ Teli(ɸ, mm) KenarTeli (ɸ, mm) Bağlama Teli (ɸ, mm)
Tel Çapı
(ɸ,mm)
2,70 3,40 2,20
Tel Çapı Toleransı
±(ɸ,mm)
0,06 0,07 0,06
Min. Galmac (Zn – %5Al)
Miktarı (g/m²)
245 265 230



Bağlama Detayları

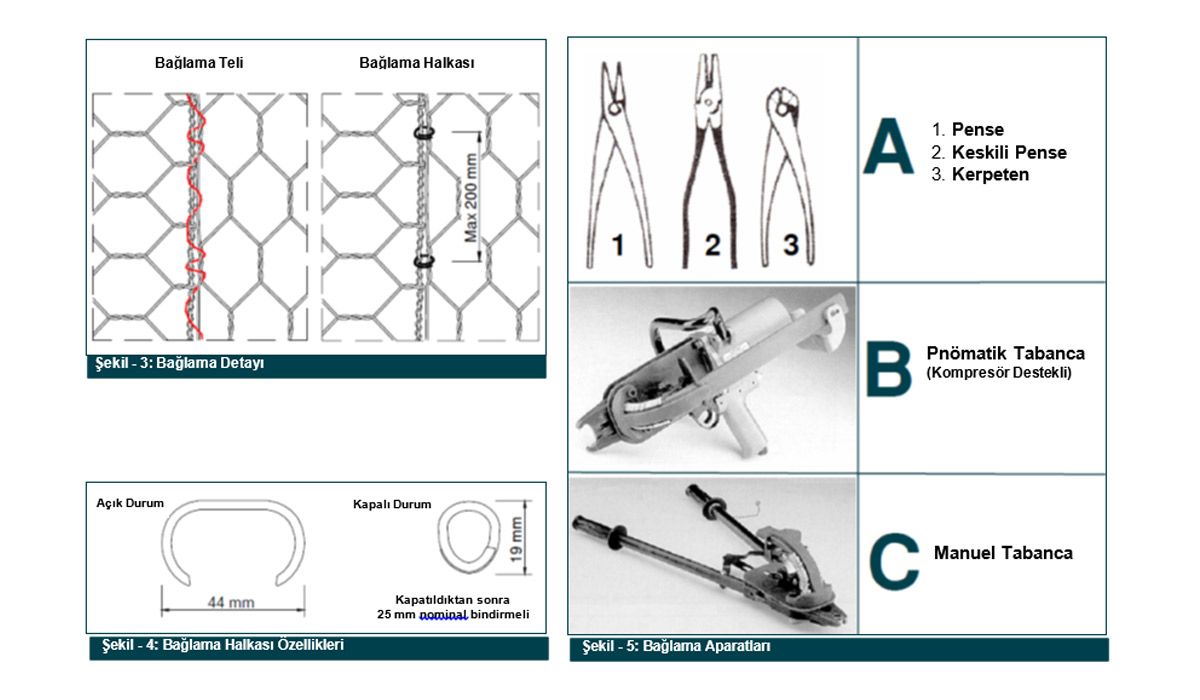

Bağlama işlemleri, Şekil 5’ de verilen aparatlar kullanılarak yapılmaktadır. Bağlama işlemleri sırasında bağlama telleri yerine kullanılan Galmac (Zn – %5 Al) kaplamalı çelik halkalar, aşağıda belirtilen spesifikasyonlara sahiptirler (Şekil 4, 5);
Halka Çapı (ɸ): 3,00 mm
Çekme Gerilmesi: >1720 Mpa
Sıyrılma Dayanımı> 2.0 kN
Bağlama halkalarının aralıkları 200 mm’den daha fazla olmamalıdır (Şekil 3).
Sipariş Bilgileri
Uygulamada kullanılacak malzemesi siparişlerinde, aşağıdaki bilgiler gerekmektedir;
Terramesh® Ebatları (UzunlukxGenişlikxYükseklik; Tablo 1)
Gözenek Açıklığı Tipi
ÖRN: 100 adet Terramesh® 4x3x0.8m ebatlarında – 8×10 gözenek tipi – 2.7 mm tel çapı, Galmac (Zn – %5 Al) üzeri polimer kaplamalı – Diyaframlı
